TESA SCAN 52 REFLEX-CLICK

TESA-SCAN 52 REFLEX-CLICK

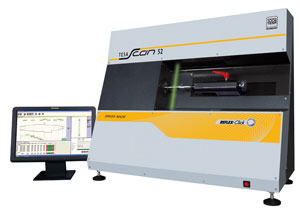

Das optoelektronische Messgerät TESA-SCAN 52 REFLEX-Click ist der Ertrag einer langen Erfahrung sowohl in berührungslosen Messen von zylindrischen Teilen als auch in industriellen messtechnischen Anwendungen, die diese Art von Messungen in Anspruch nehmen. Dieses Messgerät ist in zwei unterschiedlichen Ausführungen verfügbar. Eine führt statistische Messungen aus, während die andere, die mit einem drehenden Spindelstock ausgestattet ist, für statistisches und dynamisches Messen eingesetzt wird

Statisches Messen	Dynamisches Messen
Durchmesser Länge Radien Winkel Abschrägungen Gewinde	Rundlauf Koaxialität Anflächung Rundheit Zylindrizität

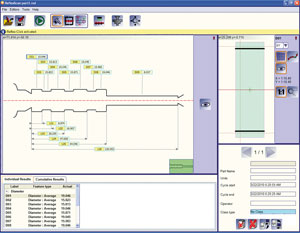

Das Rechnerprogramm TESA-REFLEX Scan verfügt über zwei neue Funktionalitäten, die durch einfache Betätigung des an der Frontfläche des Gerätes angebrachten Knopfes REFLEX-Click aktiviert werden.
1.)Unmittelbares Messen von Werkstücken ohne Vorprogrammierung:
Das Werkstück wird durch einen Scan-Vorgang abgetastet. Dabei werden alle erfassten Hauptmerkmale entsprechend eines standardmäßigen Protokolls wiedergegeben. Diese Eigenschaft ist besonders geeignet beim Prüfen von in Selbstbedienung verfügbaren Einzelstücken.
2.) Die Automatische Erkennung von Werkstücken:

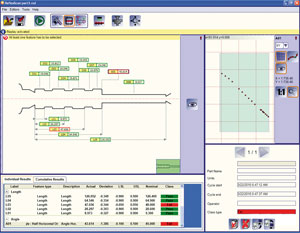

Beim ersten Scan-Vorgang wird über die Software bestimmt, ob ein Messprogramm, das der Werkstückgeometrie entspricht, vorhanden ist.
Ist dies der Fall, so wird dieses Programm geladen und die Messergebnisse
im Vergleich zu den im Prüfplan angegebenen Nennwerten ausgegeben.

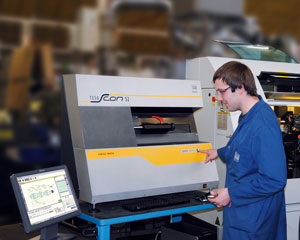

Diese einmaligen Funktionalitäten, die dem TESA-REFLEX-Konzept eigen sind, machen diese Software zu einem bedienerfreundlichen und wirkungsvollen Prüfmittel in der Werkstatt.

Tenische Daten

Messspanne bei Durchmessern (mm)
Messspanne bei Längen (mm)
Größtes Werkstückgewicht (kg)
Rechnerprogramm
Abmaße des Gerätes (X/Y/Z in mm)
Gerätegewicht (kg)
Genauigkeit (D und L in mm, 20°C ±1°C)
Fehlergrenze bei Durchmessern (μm)
Fehlergrenze bei Längen (μm)
Wiederholgrenze bei Durchmessern (μm)
Wiederholgrenze bei Längen (μm)

0,5 ÷ 52
300
4
TESA-REFLEX Scan
1000 x 435 x 840
103

2 + D/100
5 + L/100
1
2,5

Lieferumfang:
TESA-SCAN 52 REFLEX-CLICK Messgerät mit 2 Zentrierstiften
TL02-002, Rechner, Maus, US-Tastatur, installiertes Betriebssystem Windows XP* Multilungual, 20“ - Bildschirm
* Hinweis:
Windows ist ein eingetragenes Warenzeichen der Microsoft Corp.
