Rundlaufprüfgeräte zurück vor Diese Seite ausdrucken

Spitzenhöhe: 500 mm 1000 mm
Nutzbarer Zwischenraum
Rundlauftoleranz
Scheiben-Ø / Breite
Nutensteinbreite
Durchmesserausgleich
max. Werkstückgewicht
max. Werkstück-Ø
300 mm
5 µm
120 / 4 mm
14 mm
60 mm
25 kg
240 mm
800 mm
5 µm
120 / 4 mm
14 mm
60 mm
25 kg
240 mm
Artikelnummer 5204001 5204002
Preis in €/
zzgl. MwSt.

= Lieferbedingung: Ab Werk

Spitzenhöhe: 500 mm 1000 mm
Nutzbarer Zwischenraum
Prismenbreite
Nutensteinbreite
Durchmesserausgleich
max. Werkstückgewicht
min. Werkstück-Ø
max. Werkstück-Ø
300 mm
7 mm
14 mm
60 mm
25 kg
5 mm
240 mm
800 mm
7 mm
14 mm
60 mm
25 kg
5 mm
240 mm
Artikelnummer 5205001 5205002
Preis in €/
zzgl. MwSt.


= Lieferbedingung: Ab Werk
zurück vor


50-27 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023

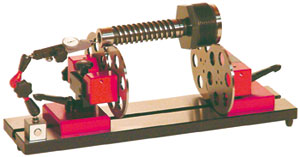

5204 Spitzenlose Rundlaufprüfgeräte
5205 Spitzenlose Rundlaufprüfgeräte
Ausführung: Mit Scheibenböcken, höhenverstellbar
Zum rationellen Prüfen von Aussen- und Innenflächen an
Rotationsteilen in der Fertigung wie auch im Messraum.
Die beiden Scheiben- bzw. Prismenböcke sind auf der Grundplatte
verschiebbar und werden mit einem Griff in der gewünschten Position
fixiert. Zum Ausgleich von unterschiedlichen Durchmessern des zu prüfenden Teiles, ist jeweils ein Bock um 30 mm in der Höhe verstell- und
justierbar.
Die spielfrei gelagerten Abrollscheiben gewährleisten höchste
Rundlauftoleranz von < 5 µm. Die Werkstücke können ohne Kraftaufwand
gedreht werden.
(Lieferung ohne Messstativ und ohne Fühlhebelmessgerät)

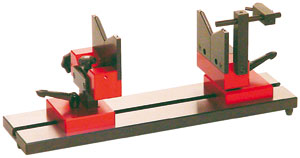

Ausführung: Mit Prismenböcken, höhenverstellbar
Zum rationellen Prüfen von Aussen- und Innenflächen an
Rotationsteilen in der Fertigung wie auch im Messraum.
Durch die V-förmigen Auflagen (Prisma) konnten wir den
Rundlauffehler gänzlich eliminieren. Die mit Hartmetall bestückten
Auflageflächen gewähren eine hohe Lebensdauer bei gleichbleibend
hoher Qualität. Die Werkstücke werden nicht verkratzt und können mit
geringem Kraftaufwand gedreht werden.
Die Prismenträger sind auf der Grundplatte verschiebbar und werden
mit einem Griff in der gewünschten Position fixiert.
Zum Ausgleich von unterschiedlichen Durchmessern an den
Werkstücken, kann ein Prismenträger in der Höhe um max. 30 mm
verstellt werden. Die Prismen lassen sich seitlich verstellen, damit
Werkstücke ab 160 mm Durchmesser geprüft werden können.
(Lieferung ohne Messstativ und ohne Fühlhebelmessgerät).
