Höhenmessgeräte zurück vor Diese Seite ausdrucken
Vereinfachtes Verfahren
zur Messung der
Umkehrpunkte bei
Bohrungen/Wellen
Diese Seite ausdrucken
Download komplette Produktbeschreibung
Optional - USB-Drucker
Intelligente Betreuung
Programmverwaltung
Anpassbare Funktionen
Klare Oberfläche
Touchscreen-Funktion
Messen in einer Koordinatenrichtung
Messen in zwei Koordinatenrichtung
Programmfunktion für Form- und Lageabweichungen - Messen in Verbindung mit dem TESA Messtaster IG 13
TESA MICRO-HITE Model: Motorisch angetriebenes Gerät MH 3+M MH 6+M MH 9+M
Messspanne:
Anwendungsbereich mit Normalzubehör:
Fehlergrenze bei Verwendung des Normalzubehörs:
Wiederholbarkeit - µm

Max. Rechtwinkligkeitsabweichung mit Messtaster IG 13

- mechanisch (frontal)
Messkraft des Tasterelementes beim Schaltpunkt:
Auflösung		 365 mm
0 - 520 mm
1,8 + (2 x L/1000) µm
auf Ebene ≤ 0,5
auf Bogen ≤ 1
frontal 5 µm
lateral 5 µm
7 µm
1,6 ± 0,25 N
0,1 / 0,001 / 0,0001		 615 mm
0 - 770 mm
1,8 + (2 x L/1000) µm
auf Ebene ≤ 0,5
auf Bogen ≤ 1
frontal 7 µm
lateral 7 µm
9 µm
1,6 ± 0,25 N
0,1 / 0,001 / 0,0001		 920 mm
0 - 1075 mm
1,8 + (2 x L/1000) µm
auf Ebene ≤ 0,5
auf Bogen ≤ 1
frontal 9 µm
lateral 9 µm
11 µm
1,6 ± 0,25N
0,1 / 0,001 / 0,0001
Artikelnummer 5023001 5023002 5023003
Preis in €/
zzgl. MwSt.
6655,00
7172,00
10571,00
Artikel-Nr Ausführung Preis in €/
netto
5022100 USB-Drucker für TESA MICRO-HITE MH 3 / MH 6 / MH 9 407,00
5022201 Netzteil für TESA MICRO-HITE MH 3 / MH 6 / MH 9 a.A.
5022250 Referenzstück 12,7 a.A.
5022251 Tasteinsatzhalter - schwarz 218,00
5022301 Rolle Thermopapier zu USB Drucker (Abnahmemenge=1Pack mit 5 Rollen a 6,80 EUR p. Stk..) 34,00
5022202 Ersatz-Akku zu TESA MICRO-HITE MH 3 / MH 6 / MH 9 a.A.
vor
Lieferbedingung: Ab Werk
zurück
50-6 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2022/23
5023 Vertikale Längenmessgeräte TESA MICRO-HITE plus M

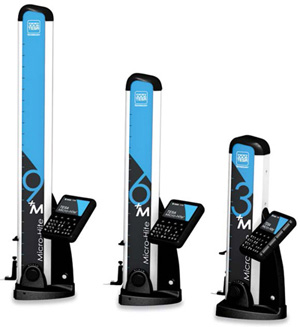

Vertikale Längenmessgeräte TESA MICRO-HITE MH 3 +M/  MH 6+M / MH 9+M
Autonom arbeitende Geräte für Messungen in 1 oder 2 Koordinatenrichtungen –
Längenmessungen in Form von Aussen-, Innen-, Höhen-, Tiefen-, Stufen- und
Abstandsmaßen an geometrischen Elementen mit ebenen, planparallelen und
kreiszylindrischen Flächen. Kulminationspunkte bei Bohrungen und Wellen
werden automatisch erfasst – Speicherfunktionen «max.», «min.» und «max.-
min.» für dynamische Messvorgänge. Bei Verwendung des digitalen TESA
Messtasters IG-13 können zusätzlich Abweichungen von der Rechtwinkligkeit,
Geradheit und Parallelität sowie Rund- und Planlaufabweichungen erfasst und
entsprechend ISO 1101 ausgegeben werden.
• Perfektes Gerätekonzept und höchste Ausführungsqualität durch 30-jährige
_Erfahrung bei der Herstellung vertikaler Längenmessgerät
• Ideal zum Messen in unmittelbarer Fertigungsnähe, frei von störenden Kabeln.
• Schnelles, einfaches und zuverlässiges Werkstückantasten, besonders auch
_von Bohrungen/Wellen durch die neue Quick-Center-Technologie
• Luftkissen durch die eingebaute elektr. Pumpe zur leichten Geräteverschiebung
_auf der Prüfplatte.
• Hybriedes Bedienpult - Wahlwiese Verwendung durch Touchscrenn oder
Bedientastatur
• Hinterleuchtete Tastatur, mit Klarer Oberfläche
• Intielligente Betreuung des Anwenders durck Aktivierung des Hilfemodus
• Erweiterte Funktionen von 1D/2D Messung
• Anpassbare Funktionen
• Integrierte Rechnerfunktion
• Sreenshot
• Programmverwaltung
• Klare Ergebnisse
• Datenverwaltung: Daten auf USB Stick speichern, Anschluss an Peripheriegerät,
drucken auf optional bestell- und anschließbaren USB Drucker
• Senden der Daten über TLC an TESA DATADIRECT oder STATEXPRESS
• Lieferumfang: Basisgerät mit Bedienpult sowie Normalzubehör; bestehend aus:
1 Batteriekassette, Ladegerät (Netzadapter), Standard-Messeinsatzträger,
Standard-Messeinsatz mit HM-Kugel Ø5 mm, 1 Staubschutzhaube,
Referenzstück, SCS-Kalibrierschein, Transportverpackung, Bedienungsanleitung
Messeinsätze siehe ab Nr. 5050000
Messtaster IG 13 Nr. 5050950
