Oberflächenmessgerät zurück vor Diese Seite ausdrucken

Kalibrierung
siehe 900000
Gemessene Rauheitskenngrößen
Normen
ISO 4287
Ra Rq Rt Rz Rp Rv Rc RSm Rδc Rpc
1997 Rk Rpk Rvk Mr1 Mr2
Pa Pq Pt Pb Pv Pc PSm Rδc Ppc
DIN Rmax R3z R3zm
ISO 12085 R AR Rx Rke Rpke Rvke
Artikel-Nr
Tastköpfe und Zubehör:
Preis in €/
netto
6074201 Für Normaloberflächen und Bohrungen 830,00
6074202 Für Nuten 830,00
6074203 Für kleine Bohrungen 830,00
6074204 Mit prismatischen Gleitkufen 830,,
6074205 Mit Gleitkufen 830,00
6074206 Rauheitsnormal,
Nennwert Ra = 2,97 µm/117 µin
254,00
6074207 Steuertaste 303,00
Artikel-Nr
Ausführung
Preis in €/
netto
6074001 TESA RUGOSURF 10G 2743,00
6074101 RUGOSOFT Software - CD-ROM,
+ Verbindungskabel RS232
721,00
6074102 Matrix-Drucker, 24 Spalte + Kabel 856,00
6074103 Messstativ, komplett mit Prüfplatte,
400x250 mm
1036,00
zurück vor

60-28 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2016/17

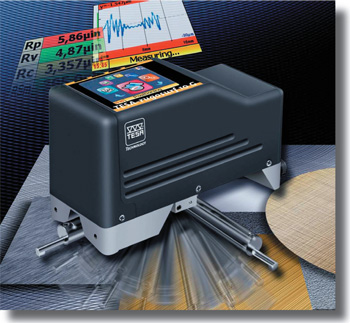

6074 Oberflächenmessgerät TESA RUGOSURF 10G
Das neueste kompakte und vielseitige Rauheitsmessgerät
von TESA geeignet für Wareneingagsprüfungen und für den
Einsatz im fertigungsnahen Bereich sowie im Messlabor.
Das Rugosurf 10 G bietet weiterhin die Möglichkeit
Rauheitskenngrößen nach ISO 4287:1997, DIN/ISO 2085:1988,
MOTIF zu erfassen.
Technische Daten
• Robuste Bauweise
• Farbiges Anzeigefeld TFT 2” für graphische Darstellungen
der erfassten Rauheitskenngrößen und Werkstückoberfl äche
• Einfache und sichere Bedienung
• Mögliche Eingabe von Toleranzwerten
• Ausgewähltes Zubehörsortiment für jede Messaufgabe
• Wechselbarer Messtaster, induktiv
• Taster um 90° schwenkbar
• Digitalausgang RS232 zum Drucker bzw. zum mit der
Software RUGOSOFT verbundenen Rechner (beide Einheiten
sind als Sonderzubehör erhältlich)
• Große Speicherungskapazität für alle gemessene
Rauheitskenngrößen
• Stromversorgung mittels wiederaufl adbarer Batterien
• Mehrsprachige Menüs (Deutsch, Französisch, Englisch,
Italienisch, Spanisch, Portugiesisch)
Messbereich
0 ÷ 300 µm / 0 ÷ 12 µin
Auflösung
0,005 µm / 0,02 µin
Cut-offs (lc in mm)
Taststrecke
0,25 0,8 2,5
(lm in mm)
1,25 4,0 12,5
Gesamtstrecke
(It in mm)
1,50 4,8 15,0
Wahl zwischen 2, 3, 4 und 5 cut-offs bei jeder Messung (Länge von 0,75 bis 16 mm)
Maßeinheiten
mm / in
Tastatur
4 Tasten, gegen Endringen von festen und flüssigen Stoffen geschützt
Anzeige
LCD TFT 2”, Aufl ösung 220x 176 Pixels,
65 000 Farbe
Tastsystem
induktiv
Tastnadel
Diamant-Tastnadel 90°, R = 5 µm
Messkraft
0,75 mN nach ISO 3274
Gauß-Filter
nach ISO 11562
Speicherungskapazität
30 Querschnitte, ca 30 000 Messwerte
Digitalausgang
RS 232
Abmessungen
120 x 55 x 80 mm (Grundgerät ohne Tastkopf)
Lieferumfang:
Rauheitsmessgerät TESA RUGOSURF 10G geliefert mit folgendem
Normalzubehör:
– Rauheitsnormal, Nennwert Ra = 2,97 µm/117 µin
– Wiederaufl adbare Batterie, 7,2 V, 120/150 mAh, NiCd oder MiMH,
PP3-Format
– Standard-Taster vom Typ SB10
– Ladegerät
– Adapter für Standard-Messstativ, Spannstelle Ø 8 mm
– Aufl ageschuh
– Gebrauchsanleitung mit Konformitätserklärung
