VC-10 EL
topdown Modul - Maschinenpaket mit Software - topdown
Rund-Schwenktisch RSY 240-25 mit Software - round
Dreh-Schwenk-Schraubstock CHM-80 Automatischer Y-Tisch YTA-25 Software - Rauheitsmodul
Artikel-Nr
Ausführung
Messbereich
horizontal / vertikal mm
Preis in €/
netto
6076001 Konturmessgerät VC-10
 225 mm / 225 mm
6076002 Konturmessgerät VC-10-EL
 325 mm / 325 mm

Optional:
6076101 Manueller Y-Tisch YTM-25 Höhe:(85 mm / Verfahrweg: 25 mm) 1 Stück Anschlagleiste
6076102 Automatischer Y-Tisch YTA-25 Y-Tisch motorisch, mit Maßverkörperung ,1 Stück Y-Tisch motorisch (Höhe: 85 mm / Verfahrweg: 25 mm), 2 Stück Kabel für automatischen Y-Tisch, 1 Stück Anschlagleiste.
6076003 Dreh-Schwenk-Schraubstock CHM-80 Winkeleinstellung über 3´-Nonius

6076104 topdown Modul (Maschinenpaket), Software Modul - TopDown mit Kalibriernormal (zweiseitig) (Einseitiges Kalibriernormal ist nicht im Lieferumfang enthalten!),1 Stück Doppel-Tastspitzenaufnahme für TopDown-Messung, 2 Stück 20,5 mm Tastspitzen, 2 Stück Wechseleinsatz inkl. 1 mm Bolzen - nur in Verwendung mit YTA-25 Y-Tisch

6076105 Software - Rauheitsmodul: 1 Stück Rauheitsnadel 33 mm Länge kegelig mit Diamanteinsatz 90°/2 bzw. 5 µm,1 Stück Tastspitzenaufnahme / 1 Stück Raunormal
6076106 Rund-Schwenktisch RSY 240-25 - Rund-, Schwenk- und Spezialmotor Y-Tisch
- Software Rundheit inkl. Kalibrierstandards für RSY, 1 Prüfstift D = 10 mm, Tol. 1 Mikron, L = 70 mm
- 1 Prüfstift D = 15 mm, Tol. 1 µm, L = 50 mm, 1 Prüfstift D = 20 mm, Tol. 1 µm, L = 50 mm / Werkskalibrierschein
- nur in Verwendung mit Konturmessgerät VC-10-EL
6076107 Lieferung, Aufstellung, Inbetriebnahme und Kurzeinweisung inkl. 3 Stunden Kurzeinweisung für bis zu 5 Mitarbeiter
zurück vor
60-28 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2019
6076 Konturenmessgerät VC-10 Serie

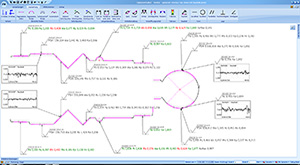

Ein Allround-System, für die ganze Vielfalt der Konturmessaufgaben mit bestechender Präzision. Die optacom VC-10 erledigt Konturmessungen alleine oder in Kombination mit gleichzeitiger Rauheitsmessung ebenso perfekt wie Rundheitsmessungen oder zusammengesetzte Messungen
(z. B. mit dem Rund-Schwenktisch ab VC-10-EL). An der Tastspitze erreicht sie eine echte, nicht lediglich herbei gerechnete Auflösung von weniger als 3 nm - und dies über den gesamten Messbereich.

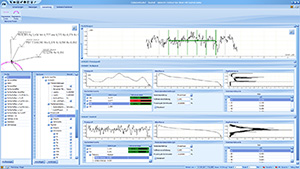

• Kontur und Rauheit in einer Messung mit dem optionalen Rauheitsmodul
• Rundheitsmessungen und zusammengesetzte Messungen mit optionalem Rund-Schwenktisch
• Achsführungen und Kopf aus einem Werkstück integral gefertigt
• X-Achse dauerhaft fest und absolut spielfrei mit der Z-Achse verbunden
• Hochpräzise Linearachsen mit integriertem Antrieb
• Korpus aus hochfestem Flugzeugaluminium
• Berührungslose, lineare Inkrementalmesssysteme, absolut verschleißfrei
• Maschinenkalibrierung (inklusive Tastspitzenkalibrierung) in weniger als 3 Minuten
• Schneller Tastspitzenwechsel mit Schnellwechselverschluss – ohne Werkzeug und ohne Genauigkeitsverlust
Auflösung in X- und Z-Achse: 0,002 µm
Auflösung an der Tastspitze 0,003 µm
Messsystem optisch, inkremental und berührungslos in allen Achsen (X, Z, T)
Genauigkeit +/- (0,5 + L/100) µm
Geradheit +/- (0,5 + L/100) µm
Maximale Messkraft: 10 - 150 mN
Messgeschwindigkeit: 0,1 – 2 mm/sek (automatisch optimiert)
Radius der Tastspitze: 0,002 – 1 mm
Messbare Steigungen: 78° aufwärts; 87° abwärts
Lieferumfang:
Messmaschine optacom VC-10, Industrie-PC mit TFT-Monitor, Maus und Tastatur, Windows-Betriebssystem, Software "contour", Kalibriernormal mit Zertifikat (zur Durchführung der Maschinenkalibrierung), zwei Stück Schnellwechselverschlüsse und zwei Stück Tastspitzen
Zubehör: Weitere Tastspitzen auf Anfrage
Weitere Unterlagen zur Maschine und Software auf Anfrage
