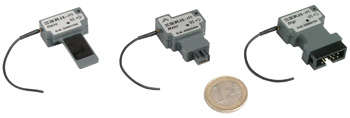

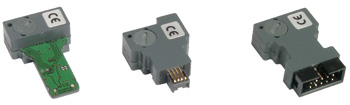

8030 Funkmodule zur drahtlosen Datenübertragung von Messgeräten |
|
PC-seitig erfolgt die drahtlose Kommunikation mit den Messgeräten durch das
Funkmodul IBRit - rf1 - usb. Das Modul wird an einem USB-Port am PC angeschlossen und ermöglicht die Kommunikation mit 1 ... 120 Messgeräte- Funkmodulen. Die Unterscheidung der Daten von den einzelnen Messgeräten erfolgt über Adressnummern. Die Adressnummer sowie individuelle Funkmoduleinstellungen für den jeweiligen Messgerätetyp können mit dem PC an die Messgeräte-Funkmodule gesendet und dort gespeichert werden. Die entsprechende PC-Software IBR_SimKey ist im Lieferumfang enthalten. Die Funkdistanz ist sehr stark von der Umgebung abhängig und kann zwischen einigen Metern und maximal 200 Meter liegen. Die Übertragung eines Messwertes erfolgt durch Betätigung der Data-Taste am Messgerät bzw. Funkmodul. Das Funkmodul ergänzt den Messwert vor der Übertragung durch eine Adressnummer ( Absender ), ein Kommunikationssteuerwort und eine doppelte Checksumme. Die spezielle Datenkodierung und die Rückmeldung des PC‘s direkt an das Messgeräte-Funkmodul gewährleisten eine absolute Datensicherheit. Ein Übertragungsfehler, z.B. durch eine Funkstörung, wird durch den Dialog zwischen PC und Messgeräte - Funkmodul erkannt. Die Datenübertragung wird dann automatisch innerhalb von 0,01 ... 0,08 Sekunden bis zu 3mal wiederholt. Eine erfolgreiche Datenübertragung wird durch ein grünes Blinklicht und einen kurzen Piepton am Messgeräte-Funkmodul dem Benutzer quittiert. Konnte der Messwert nicht vom PC empfangen werden, blinkt eine rote LED und zwei längere Pieptöne melden dem Benutzer den Fehler. |
||
* Hinweis: MS-Excel und Windows sind eingetragene Warenzeichen der Microsoft Corp |
