Anwendungsgebiete:
Zentrisches Ausrichten von Bohrungen und Wellen auf rundbearbeitenden Werkzeugmaschinen, wie Fräsmaschinen, Bohrwerke usw.. Zur Ermittlung von Referenzpunkten an CNC-Maschinen besonders geeignet.
Arbeitsweise:

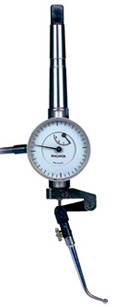

Der große Vorteil des DIACATOR-Zentriergerätes ist, dass der Messtaster
direkt von der Maschinenspindel umlaufend angetrieben wird, wodurch die
gleichen Voraussetzungen wie bei der arbeitenden Maschine gegeben sind. Die Anzeigeuhr steht still und ist zur Bedienungsseite hinausgerichtet.
Der Zentriervorgang kann somit ohne Schwierigkeiten erfolgen.
Ausführung:
Die Zentrierspindel des Gerätes ist in zwei Präzisionskugellagern absolut
spielfrei gelagert. Eine Überlast-Rutschkupplung verhindert eine
Beschädigung des Tasters, wenn dieser beim Zentriervorgang am Drehen
gehindert wird.
• Aufnahmemöglichkeit in der Maschine:
_Spannzange 8, 10, 12 und 16 mm, Drei- und Vierbackenfutter,
_Innenkonus MK1
• Im Lieferumfang |
|
• Anzeigeeinheit (Messuhr)
• Konushülse MK1
• Zwischenhülsen Ø 10, 12, 16 mm
• Anschlag 160 mm
• Innensechskantschlüssel SW 2 mm
• Pendeltaster für Innen-Ø 1,5-5 mm
• Taster 25 mm für Innen-Ø 5-65 mm
____________.für Außen-Ø 5-65 mm
• Taster 48 mm für Innen-Ø 10-120 mm
____________.für Außen-Ø 10-110 mm
• Etui, Gebrauchsanweisung, Prüfzeugnis
|
