4027 Messtisch OSM 5 für Innen-Feinmessgeräte |
|

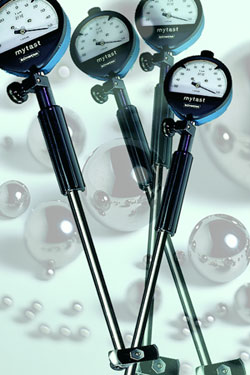

4028 Serie Innen-Feinmessgeräte |
|
Messtisch OSM 5: Für Messaufgaben an gleichartigen Werkstücken in der Serienkontrolle. Mit Höhenverstellung, stufenlos verstellbar bis 250 mm. Arbeitshub max. 90 mm. Der Messtisch kann auch mit Serie, OD oder ähnlichen Innenmessgeräten verwendet werden und für Tiefen- und Dickenmessungen (als Option) sind möglich. Sind unter Verwendung von Feinzeigern oder elektronischen Anzeigegeräten Durchmesser einzustellen, die zwischen den Nennmaßen der Tastköpfe liegen, so können diese Zwischenmaße mit den normalen Einstellringen nicht eingestellt werden, sofern der Messbereich der Anzeige kleiner ist als die Abstufung der Einstellringe. Hier findet der Messständer Nr. 4027001 mit Endmaßhalter Nr. 4027102 Verwendung, der durch Endmaßzusammenstellung jede beliebige Maßeinstellung ermöglicht. |
||
• Die Präzision eines Vergleichmessgerätes wird an der Wiederhol- _genauigkeit deutlich. Beim Serie liegt diese innerhalb 0,5 µm. Ferner _wird über den gesamten Messbereich eines Gerätes eine _Abweichungsspanne von max. 2 µm garantiert. Maßgeblich verantwortlich _für diese hohe Präzision ist das Segment. Desweiteren sorgt das _Invar-Rohr (spez. Nickellegierung) des Gerätes für eine weitgehende _Unempfindlichkeit gegenüber Wärmequellen, z.B. durch Handwärme _oder hohe Umgebungstemperatur. • Große Messsicherheit wird garantiert durch die Abstufung in _11 Anwendungsbereiche innerhalb 4,5 - 800 mm Durchmesser. • Mit diesem Präzisionsmeßgerät kann lageunabhängig gemessen werden. _Das Gerät zentriert sich durch den federnden Zentrierteller selbst. _Die Suche nach dem Umkehrpunkt während des Pendelns führt zu einem _deutlich erkennbaren und exakt wiederholbaren Meßergebnis. • Durch einfaches Auswechseln der Messbolzen und-scheiben lässt sich _dieses Gerät schnell auf andere Durchmesser umrüsten und kann somit _einen breiten Anwendungsbereich abdecken. • Durch Drehen oder Verschieben des Gerätes innerhalb der Bohrung _werden Formfehler wie Rundheits- oder Zylindrizitätsabweichungen _(soweit mit dem Zweipunkt-Messverfahren möglich) ermittelt. • Die Serie-Tastbolzen sind standardmäßig bis 12-20 mm mit _Hartmetallkugeln bestückt. Die größeren Messbolzen als Option. Alle _Innenliegenden Verschleißteile sind entweder aus Hartmetall oder aus _verschleißfestem, gehärtetem Stahl. Die Segmentumlenkung _gewährleistet eine weitgehende Stoß-Unempfindlichkeit. • Als Maßverkörperung der Einstellreferenzen werden in der Praxis _Einstellringe, Lehren, Messschrauben oder das von Schwenk eigens _hierfür entwickelte Einstellgerät ESU (ab Nr. 4074001) - zusammen mit _Parallelendmaßen - verwendet. • Bei den Serie der Serie SU/SK wird zusätzlich ein kostenloser _Kalibrierschein mitgeliefert. |
