Innenfeinmessgeräte, Messsative, Messtische zurück vor Diese Seite ausdrucken

Bezeichnung Univerals-
Messständer mit Winkelanschlag
Hub des Messtisches stufenlos:
Messtisch:
Maximale Werkstück-Ø:
Maximale Werkstückhöhe:
Gewicht:
0 - 130 mm
102 x 98 x 23 mm
170 mm
280 mm
15 kg
Artikelnummer 4015001
Preis in €/
zzgl. MwSt.


Schwimmhalter Klemmstück Kegelstück MK 1
Artikel-Nr Ausführung Preis in €/
netto
4016001 Schwimmhalter
4016002 Klemmstück
4016003 Kegestück MK 1

zurück vor

40-8 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023

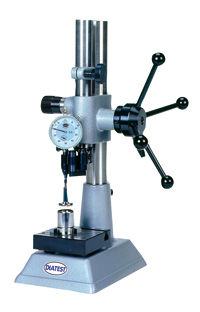

4015 Universal - Messstativ für Innen-Feinmessgeräte
4016 Zubehör für Messtative
In Verbindung mit Tastkopfgeräten bieten Mess-Stative eine sichere Grundlage für
genaues und schnelles Borhrungsmessen. Die Suche des Umkehrpunktes entfällt
bei dieser Messung
Ausführung:
• Gehärteter Messtisch, brüniert, fein geschiffen und mit T-Nuten versehen, auswechselbar
• Schwenkbarer Auslegearm an der Säule
• Messhubverstellung durch Sterntrieb
Anwendung: geeignet zum Messen tiefer Bohrungen bis 125 mm Tiefe.
Lieferung: Universal-Messständer ohne Messuhr, Halter, Tastkopf und Triebnadel.
Schwimmhalter:
• zum Oszillieren in allen horizontalen Ebenen
• für Messungen mit hoher Wiederholpräzision
• Schwimmbereich stufenlos einstellbar: 0 - 1,5 mm
• Schwimmbereich max. (ohne Regulierung): 3 mm
_Klemmstück:
• wird auf Schwimmhalterschaft gespannt
• zum Einspannen des Schwimmhalters in Messstative,
_Messvorrichtungen usw.
Kegelstück MK 1:
• kann bei Bedarf auf das Klemmstück E aufgeschraubt werden.
