Kalibrierung
siehe 90000

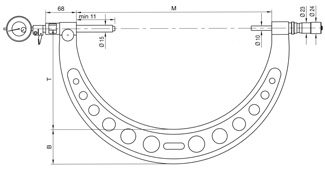

Artikel-Nr Ausführung
 Messbereich
mm		 Skalenteilungswert
mm		 max. Fehler
µm		 M
mm		 T
mm		 B
mm		 Preis in €/
netto
2200101 mit Messuhr 200-300 0,01 5 320 165 64 1475,00
2200102 mit Messuhr 300-400 0,01 6 430 220 74 1513,00
2200103 mit Messuhr 400-500 0,01 7 530 273 87 1667,00
2200104 mit Messuhr 500-600 0,01 8 630 323 102 1823,00
2200105 mit Messuhr 600-700 0,01 8 730 378 107 1981,00
2200106 mit Messuhr 700-800 0,01 8 830 423 113 2145,00
2200107 mit Messuhr 800-900 0,01 9 930 473 118 2311,00*
2200108 mit Messuhr 900-1000 0,01 9 1030 520 129 2484,00*
2200114 mit Messuhr 200-400 0,01 6 430 220 74 1705,00
2200115 mit Messuhr 400-600 0,01 8 630 323 102 2015,00
2200116 mit Messuhr 600-800 0,01 8 830 423 113 2337,00
2200117 mit Messuhr 800-1000 0,01 9 1030 520 129 2676,00*
2200118 mit Messuhr 1000-1200 0,01 10 1230 635 156 3023,00*
2200119 mit Messuhr 1200-1400 0,01 11 1430 735 171 3380,00*
2200120 mit Messuhr 1400-1600 0,01 16 1630 840 180 5087,00*
2200121 mit Messuhr 1600-1800 0,01 18 1870 940 200 5643,00*
2200122 mit Messuhr 1800-2000 0,01 20 2075 1055 220 6199,00*
* = Lieferbedingung: Ab Werk

zurück vor
20-18 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2025/26
2200 Bügelmessschrauben mit Messuhr
DIN 863
Anwendung:
Besonders geeignet für genaue Serienmessungen
z.B. beim Schleifen von Wellen
Ausführung:
• Großer Messbereich 100 oder 200 mm durch
_verschieb- und feststellbare Ambossstange mit
_Teilung und Nonius
• Ablesung 0,01 mm ohne Addition an der
_Skalentrommel durch Gewindesteigung 1 mm und
_100er Teilung / Ablesung 0,1 mm am Nonius
_der verschiebbaren Ambossstange / Ablesung
_0,01 mm an der Messuhr
• Komfortable Hebelbedienung, konstante Messkraft
• Exakt gelagerter Amboss mit 2,5 mm Hub
• Spindel 10 mm Ø, Hartmetallmessflächen
• Stabiler Leichtmetallbügel
• Skalentrommel 24 mm Ø
• Mit Klemmeinrichtung und Wärmeschutzgriffen
• Feststellklemmung
>>> Ausführung ohne Messuhr auf Anfrage
 >>> Holzetui und Einstellmaße gegen Mehrpreis
 >>> mit Messtellern 35 mm Ø Stahl gehärtet auf Anfrage
