| 2205101 |
|
|
| Artikel-Nr |
Ausführung
|
Messbereich
mm |
Skalenteilungswert
Feinzeiger mm |
Fehlergrenze
µm |
Messpindel
Ø mm |
Preis in €/
netto |
|
| 2205101 |
Einzelgerät mit Feinzeiger |
0-25 |
0,001 |
2 |
8 |
|
| 2205102 |
Einzelgerät mit Feinzeiger |
25-50 |
0,001 |
2 |
8 |
|
| 2205103 |
Einzelgerät mit Feinzeiger |
50-75 |
0,001 |
3 |
8 |
|
| 2205104 |
Einzelgerät mit Feinzeiger |
75-100 |
0,001 |
3 |
8 |
|
| 2205105 |
Einzelgerät mit Feinzeiger |
100-150 |
0,001 |
4 |
8 |
|
| 2205106 |
Einzelgerät mit Feinzeiger |
150-200 |
0,001 |
4 |
8 |
|
| 2205107 |
Einzelgerät mit Feinzeiger |
200-250 |
0,001 |
5 |
8 |
|
| 2205108 |
Einzelgerät mit Feinzeiger |
250-300 |
0,001 |
5 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
 |
Kalibrierung
siehe 90000 |
|
|
| Artikel-Nr |
Ausführung
|
Messbereich
mm |
Preis in €/
netto |
|
| 2206001 |
Mit Zentrierstütze und Abhebevorrichtung |
0-25 |
a.A. |
| 2206002 |
Mit Zentrierstütze und Abhebevorrichtung |
25-50 |
a.A. |
| 2206003 |
Mit Zentrierstütze und Abhebevorrichtung |
50-75 |
a.A. |
| 2206004 |
Mit Zentrierstütze und Abhebevorrichtung |
75-100 |
a.A. |
| 2206005 |
Ohne Zentrierstütze |
100-150 |
a.A. |
| 2206006 |
Ohne Zentrierstütze |
150-200 |
a.A. |
| 2206007 |
Ohne Zentrierstütze |
200-250 |
a.A. |
| 2206008 |
Ohne Zentrierstütze |
250-300 |
a.A. |
| 2206009 |
Ohne Zentrierstütze |
300-350 |
a.A. |
|
|
|
|
|
|
|
|
|
|
|
|
| 20-20 |
günter ballbach messzeuge GmbH & Co. KG |
 |
07453 / 9475-0 |
 |
07453 / 9475-99 |
2022/23 |
|
|
|
|
|
|
|
|
|
|
|

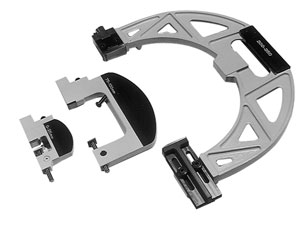

Anwendung:
Zum Messen von rotationssymmetrischen Teilen
wie Wellen, Achsen, Bolzen usw, auch
für Dicken- und Längenmessungen.
Ausführung:
• Messbereich 0-100 mm inkl. Zentrierstütze
_.und Abhebevorrichtung
• Parallelität: 0,003 mm
• Ebenheit der Messflächen: 1 µm
>>> Feinzeiger siehe 3100001
>>> größere Messbereiche auf Anfrage

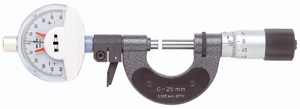

Anwendung:
Besonders geeignet für Vergleichsmessungen
an Serienteilen
Ausführung:
• Ablesung 1 µm am Feinzeiger
• Ablesung 5 µm an Messschraube
• Messspindelsteigung: 0,5 mm
• Klemmeinrichtung
• Komfortable Hebelbedienung,
• Exakt gelagerter Amboss mit 2,5 mm Hub
• Parallelität der Messflächen ≤ 1 µm
• Hartmetallmessflächen
_- Ab 100 mm Messbereich Spindel 50 mm _verstellbar
• Lieferung: Im Etui
>>> ohne Feinzeiger auf Anfrage
