Messsäule, Winkelnormale zurück vor Diese Seite ausdrucken
Höhe: 250 mm 360 mm 500 mm
Durchmesser:
Zylindrizität und zulässige Abweichung zur
Messebene
 80 mm

2 µm		 100 mm

2 µm		 120 mm

2 µm
Artikelnummer 5112001 5112002 5112003
Preis in €/
zzgl. MwSt.

Artikel-Nr
Ausführung
Schenkellänge in mm
 I++*
µm		 Gewicht
kg		 Preis in €/
netto		 Artikel-Nr
Ausführung
Schenkellänge in mm
 I++*
µm		 Gewicht
kg		 Preis in €/
netto
5113001 300 x 200 / Breite: 50 2 6   5114001 300 x 200 / Breite: 50 1 6
5113002 400 x 250 / Breite: 60 2 11   5114002 400 x 250 / Breite: 60 1 11
5113003 500 x 300 / Breite: 60 2 16   5114003 500 x 300 / Breite: 60 1 16
5113004 600 x 400 / Breite: 70 2 30   5114004 600 x 400 / Breite: 70 1 30
5113005 800 x 500 / Breite: 80 4 55   5114005 800 x 500 / Breite: 80 2 55
5113006 1000x660 / Breite: 120 4 129   5114006 1000x660 / Breite: 120 2 129
5113007 1200x800 / Breite: 150 4 255   5114007 1200x800 / Breite: 150 2 255
5115001 Aufhängevorrichtung für 600 x 400   5115003 Aufhängevorrichtung für 1000 x 660
5115002 Aufhängevorrichtung für 800 x 600   5115004 Aufhängevorrichtung für 1200 x 800
= Lieferbedingung: Ab Werk, zzgl Kosten für Transportschutz
* Ebenheits- und Rechtwinkligkeitstoleranz
zurück vor

50-17 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023
5112 Präzisions-Messsäulen 90°
5113 Winkelnormale 90°

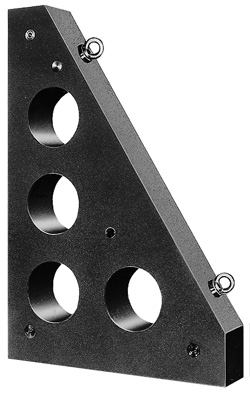

Winkelnormal 90°
Ausführung: Aus natürlichem Hartgestein, schwarz, Dreieckform.
• Mit Erleichterungsbohrungen.
• Mit Kalibrierschein.
Die Messergebnisse sind auf nationale Normale - bei der Physikalisch-Technischen
Bundesanstalt - rückführbar. DKD-Kalibrierschein auf Anfrage.
JFA Winkelnormale finden in der Werkstatt, in Messräumen, in Laborräumen und beim
Service ihre Anwendung. Sie dienen bei der Feinbearbeitung von Werkstücken, bei der
Montage und Abnahme von Werkzeugmaschinen sowie bei Ein- oder
Mehrkoordinatenmessgeräten als Geradheits- und Rechtwinkligkeitsnormal.
Sie lassen sich sowohl horizontal als auch vertikal einsetzen.
2-seitig genau. Die beiden sich anschließenden schmalen Winkelflächen sind in der
angegebenen JFA Genauigkeit eben und im Winkel 90° zueinander feinst gearbeitet.
Die übrigen Flächen sind fein bearbeitet.)
Winkelnormale 3-seitig oder 4-seitig genau auf Anfrage.
ab Nr. 5113001 Genauigkeitsgrad I++, feinst geschliffen und geläppt.
ab Nr. 5114001 Genauigkeitsgrad LAB, feinst geschliffen und in höchstmöglicher
Feinheit geläppt
ab Nr. 5115001 Aufhängevorrichtungen ab Größe 600 x 400 mm.
Aufbewahrungskasten auf Anfrage
Auführung :
Aus Lehrenstahl gehärtet
• Mit Haltegriff
