Winkelnormale, Prüfrahmen zurück vor Diese Seite ausdrucken

Artikel-Nr
Ausführung
Schenkellänge in mm
I++*
µm
Gewicht
kg
Preis in €/
netto
Artikel-Nr
Ausführung
Schenkellänge in mm
I++*
µm
Gewicht
kg
Preis in €/
netto
5116001 200 x 200 / Breite: 40 2 4
910,00
5116005 600 x 600 / Breite: 70 2 65
3305,00
5116002 300 x 300 / Breite: 50 2 11
1416,00
5116006 800 x 800 / Breite: 90 4 140
5642,00
5116003 400 x 400 / Breite: 50 2 21
1853,00
5116007 1000 x 1000 / Breite: 120 4 300
8488,00
5116004 500 x 500 / Breite: 60 2 38
2375,00
5117001 Aufhängevorrichtung für 500 x 500
175,00
5117003 Aufhängevorrichtung für 800 x 800
388,00
5117002 Aufhängevorrichtung für 600 x 600
347,00
5117004 Aufhängevorrichtung für 1000 x 1000
466,00
= Lieferbedingung: Ab Werk, zzgl Kosten für Transportschutz
* Ebenheits- und Rechtwinkligkeitstoleranz
vor
zurück

50-18 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2019
5116 Winkelnormale 90°
5118 Präzisions-Prüfrahmen 90°
5119 Präzisions-Kalibrierwürfel 90°

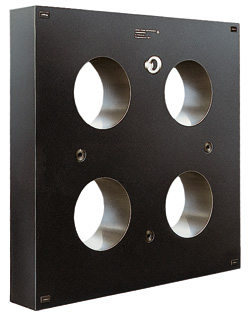

Winkelnormal 90°
Ausführung: Aus natürlichem Hartgestein, schwarz, Quadratform.
• Mit Erleichterungsbohrungen.
• Mit Kalibrierschein. Die Messergebnisse sind auf nationale Normale - bei der Physikalisch-Technischen Bundesanstalt - rückführbar. DKD-Kalibrierschein auf Anfrage.
JFA Winkelnormale finden in der Werkstatt, in Messräumen, in Laborräumen und beim
Service ihre Anwendung. Sie dienen bei der Feinbearbeitung von Werkstücken, bei der
Montage und Abnahme von Werkzeugmaschinen sowie bei Ein- oder
Mehrkoordinatenmessgeräten als Geradheits- und Rechtwinkligkeitsnormal.
Sie lassen sich sowohl horizontal als auch vertikal einsetzen.
4-seitig genau. Die vier umlaufenden schmalen Außenseiten sind in der angegebenen
JFA-Toleranz eben, parallel und im Winkel 90° zueinander feinst gearbeitet. Die beiden
Flachseiten sind fein bearbeitet.
Winkelnormale 3-seitig, 5-seitig und 6-seitig genau auf Anfrage..
ab Nr. 5116001 Genauigkeitsgrad I++, feinst geschliffen und geläppt.
ab Nr. 5117001 Aufhängevorrichtungen ab Größe 500 x 500 mm
Aufbewahrungskasten auf Anfrage
Ausführung:
Aus natürlichem Hartgestein, schwarz.
Durch die große, gewichtsreduzierende mittlere Aussparung bietet der JFA Prüfrahmen
bei großer Formstabilität leichte Handhabung.
Die 4 umlaufenden schmalen Außenseiten sind eben, parallel und im Winkel 90°
bearbeitet.
Bevorzugt wird der JFA Prüfrahmen bei der Prüfung von Führungsbahnen und
Maschinenteilen, sowohl horizontal als auch vertikal, eingesetzt.
Mit Kalibrierschein.
Die Messergebnisse sind auf nationale Normale - bei der Physikalisch- Technischen
Bundesanstalt - rückführbar.
DKD-Kalibrierschein auf Anfrage.
Größen, Ausführungen und Toleranzen frei wählbar.
Preis auf Anfrage
Ausführung:
Aus natürlichem Hartgestein, schwarz.
Lieferbar: 3-seitig, 4-seitig, 5-seitig und 6-seitig genau.
Mit Kalibrierschein.
Die Messergebnisse sind auf nationale Normale - bei der Physikalisch-Technischen
Bundesanstalt - rückführbar.
DKD-Kalibrierschein auf Anfrage.
Größen, Ausführungen und Toleranzen frei wählbar.
Preis auf Anfrage
