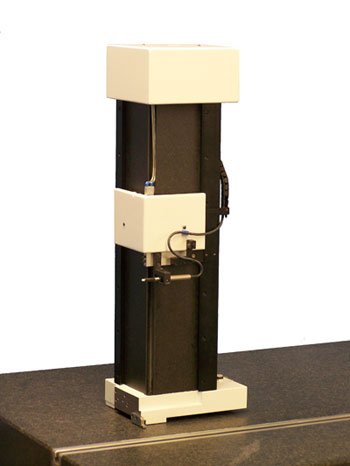

5120001 Vert-µ-Master
a.A.
vor
zurück

50-19 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2016/17
5120 Winkelmessgerät Vert-µ-Master 500

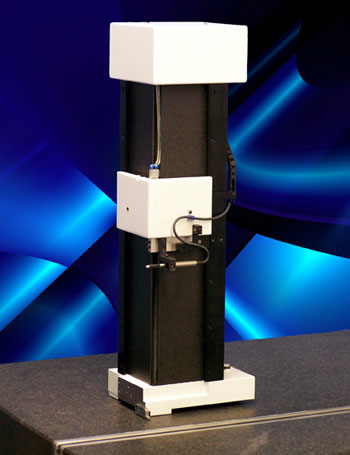

Vert-µ-Master 500

Winkel- und Geradheitsmessgerät mit motorischen Messschlitten
Die vertikale Führungssäule des 90° Winkel- und Geradheitsmessgerätes
I
st aus natürlichem Hartgestein, schwarz, gefertigt. Dieses Konstruktions prinzip gewährleistet eine hohe Genauigkeit und Formstabilität, auch bei thermischen und/oder mechanischen Belastungen.

Der motorisch verstellbare Messschlitten führt sich mit vorgespannten Präzisions-Luftlagern an der vertikalen Führungssäule. Die Luftlagerführungsflächen sind feinst geläppt. Das Führungsprinzip vorgespannten Präzisions- Luftlager auf Führungsflächen aus natürlichem Hartgestein garantiert höchste Laufgenauigkeit des Messschlittens bei geringstem Verschleiß. Die Messgeschwindigkeit beträgt ca. 30 mm pro Sekunde.

Die Grundplatte des 90° Winkel- und Geradheitsmessgerätes ist aus Stahl gefertigt. Die gehärteten geläppten Standflächen sind mit einem zuschaltbaren Lufttragesystem ausgestattet. Dieses Lufttragesystem erlaubt die verschleißarme und leichte Positionierung des Messgerätes auf der Messplatte.

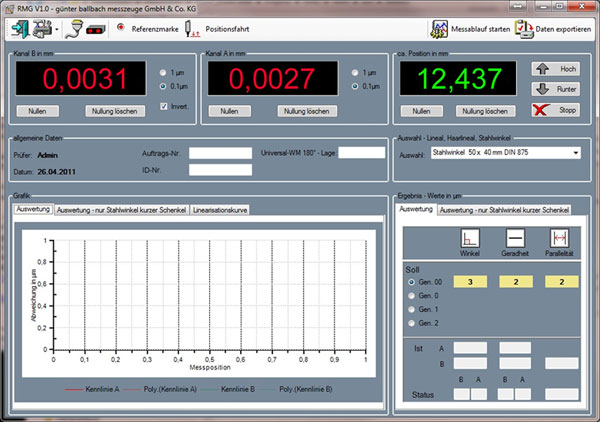

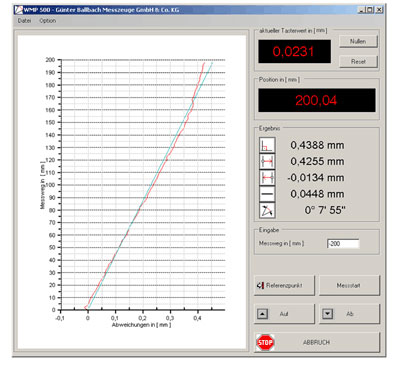

Die Bedienung erfolgt durch zwei Richtungstasten für die motorische Verstellung des Messschlittens oder optional PC gesteuert

Merkmale:
• Verfahrweg motorisiert:
• Laufgenauigkeit Messschlitten besser:
• Winkelabweichung frontal:
• Winkelabweichung lateral:
• Gewicht:

500 mm
0,002 mm
0,002 mm (ohne Linearisation)
0,005 mm (ohne Linearisation)
60 kg
Optional:
• Elektronik zum Anschluss von Messtastern und Drehgeber
• Messdatenübertragung via Bluetooth
• Tasteraufnahme für 2 Messtaster
• Wartungeinheit zur Druckluftaufbereitung mit Zubehör
• Spezialmesstaste
