Kalibrierung
siehe 900000
Serie Vario SV
Serie Vario SVS
Serie SV - Messbolzen Stahl

Artikel-Nr Anwendungs-
bereich-mm
Preis in €/
netto
4060002 18 - 50 -
4060003 50 - 160 -
4060004 18 - 160 -
4060005 160 - 430 -
4060006 400 - 800 -
4060007 160 - 800 -
Serie SV - Messbolzen Hartmetall

Artikel-Nr Anwendungs-
bereich-mm
Preis in €/
netto
4060101 6 - 18 -
4060102 18 - 50 -
4060103 50 - 160 -
4060104 18 - 160 -
4060105 160 - 430 -
4060106 400 - 800 -
4060107 160 - 800 -
Serie SVS - Messbolzen Stahl
mit zusätzl. Sackloch-Messköpfen
Artikel-Nr Anwendungs-
bereich-mm
Preis in €/
netto
4061001 18 - 160 -
Serie SVS - Messbolzen HM
mit zusätzl. Sackloch-Messköpfen
Artikel-Nr Anwendungs-
bereich-mm
Preis in €/
netto
4061002 18 - 160 -
Artikel-Nr Preis in €/
netto
4061201 Messtiefenverlängerung einschraubbar 250 mm lang (Ø 5 mm) für Serie SV/SVS - MB 6 -18 mm
4061202 Winkelstück 90° für Serie SV/SVS - MB 6 -18 mm
4061203 Messtiefenverlängerung einschraubbar 192 mm lang (Ø 10 mm) für Serie SV/SVS - MB 6 -18 mm
4061204 Messtiefenverlängerung einschraubbar 500 mm lang (Ø 10 mm) für Serie SV/SVS - MB 6 -18 mm
4061205 Messtiefenverlängerung einschraubbar 750 mm lang (Ø 10 mm) für Serie SV/SVS - MB 18 - 160 mm
4061207 Winkelstück 90° für Serie SV/SVS - MB 18 -160 mm
4061208 Messtiefenverlängerung einschraubbar 485 mm lang (Ø 24 mm) für Serie SV/SVS - MB 160 -800 mm

zurück vor

40-15 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023
4060 Serie VARIO SV/SVS Innen-Feinmessgeräte
4061 Zubhör für Serie VARIO SV/SVS Innen-Feinmessgeräte
Ausführung: Serie Vario SV
Dieser Typ ist eine preisgünstige Komination von Hauptbaugruppen aus
zwei verschieden Gerätegrößen zur Abdeckung eines großen
Anwendungs
bereichs von 6 - 800 mm. Das universell einsetzbare
Baukastensystem ist durch einfaches Auswechseln der Messköpfe und
der entsprechenden
Messbolzen besonders geeignet für häufig
wechselnde Messaufgaben innerhalb eines weiten Anwendungs-
bereiches.
Ein Serie-VARIO besteht aus einem Geräte-Oberteil und 1-2
Messköpfen. Alle Vorteile des
Serie gelten analog für die Serie SV, so
bleiben auch die hohe Präzision und Messsicherheit bestehen.

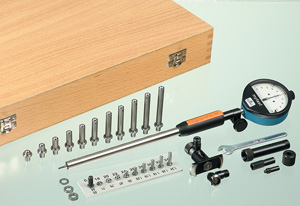

Lieferumfang : Serie Vario SV
Baukastensystem bestehend aus einem Oberteil und verschieden
Messköpfen in Vario-Ausführung; mit festen Messbolzen, Messscheiben
im Holzkasten ohne Feinzeiger
Ausführung: Serie Vario SVS
Dies ist der universell einsetzbarste Gerätetyp für Durchmesser von
18 - 160 mm. Für das SVS gilt alles für das System SV bereits gesagte.
Zusätzlich enthalten sind im Lieferumfang des SVS zwei - ebenfalls in das
(verkürzte) Oberteil einschraubbare Serie-Sackloch-Messköpfe mit den
dazugehörigen Sackloch Messschiebern für den Bereich 20 - 140 mm.
Somit wird eine Bohrungsmessung ab 1,5 mm vom Bohrungsgrund
ermöglicht.
Technische Daten: SV/SVS
Anwendungsbereich: 6 - 160 mm
Wiederholgenauigkeit: fw < 0,5 µm
Abweichungsspanne: fe < 2 µm
Umkehrspanne: fu < 2,5 µm
Anwendungsbereich: 160 - 800 mm
Wiederholgenauigkeit: fw < 1,5 µm
Abweichungsspanne: fe < 3 µm
Umkehrspanne: fu < 3,5 µm
Messuhren, Feinzeiger, elektr. Längenmesstaster siehe ab
Nr. 3000000 und 7030000
weiteres Zubehör siehe ab Nr. 4061201
