Kalibrierung
siehe 900000
Lieferung ohne Feinzeiger, Messuhr, elektr. Messtaster
Artikel-Nr Ausführung
 Anwendungsbereich
mm		 Stirnmaß-h
mm		 Preis in €/
netto
4062001 Serie SS 20 - 50 1,0
4062002 Serie SS 20 - 60 1,0
4062003 Serie SS 50 - 110 1,0
4062004 Serie SS 50 - 140 1,0
4062005 Serie SS 110 - 300 1,0
4062006 Serie SS 110 - 400 1,0
4062101 Serie SSV 20 - 140 1,0

Zum Messen von Sacklochbohrungen unter 20 mm empfehlen
wir die OSIMESS Innen-Feinmessgeräte ab Nr. 4020001 sowie
die DIATEST Innen-Feinmessgeräte ab Nr.4004001
vor
zurück
40-16 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023

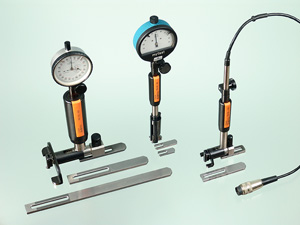

Ausführung: Serie SS für Sacklochbohrungen
Mit dem Serie SS können Bohrungen bis nahe an den Grund und kurze
Zentrieransätze gemessen werden, sowie Formabweichungen, Rundheit
und Zylindrizität. Anwendungsbereich von 20 - 400 mm. Der Mindest-
abstand vom Bohrungsgrund ist „h“ = 1,0 mm. Während des Messvorgangs
liegt das Gerät am Bohrungsgrund auf, so dass kein Pendeln zur Umkehr-
punktsuche erforderlich ist. Die Konstruktion des Serie SS beruht auf
dem bewährten und in der Meßgenauigkeit unübertroffenen Meßprinzip des
Standard Serie, der justierbaren Segmentumlenkung. Durch Auswechseln bzw. Versetzen der verzahnten und skalierten Messschieber
erfolgt die Voreinstellung des Vergleichsmeßgerätes.
Lieferumfang : Serie SS
Halter, Messschieber und Tasteinsätze serienmäßig HM-bestückt, im
Holzkasten, ohne Messuhr, Feinzeiger, elektr. Messtaster
Ausführung: Serie Vario SSV
Dieser Typ ist eine preisgünstige Kombination von Hauptbaugruppen aus
zwei verschiedenen Gerätegrößen, so dass insgesamt ein Anwendungs-
bereich von 20 - 140 mm abgedeckt werden kann. Das SSV besteht aus
1 Oberteil und 2 einschraubbaren Sacklochmessköpfen sowie den
dazugehörigen Messschiebern. Auch hier kann ab min 1,0 mm vom
Bohrungsgrund gemessen werden.
Technische Daten: SS
Anwendungsbereich: 20 - 60 mm
Wiederholgenauigkeit: fw < 1,0 µm
Abweichungsspanne: fe < 4 µm
Umkehrspanne: fu < 2,5 µm
Anwendungsbereich: 50 - 400 mm
Wiederholgenauigkeit: fw < 1,0 µm
Abweichungsspanne: fe < 2,5 µm
Umkehrspanne: fu < 3,0 µm
Messuhren, Feinzeiger, elektr. Längenmesstaster siehe ab
Nr. 3000000 und 7030000
4062 Serie VARIO SS/SSV Innen-Feinmessgeräte
