Innenfeinmessgeräte, Messsative, Messtische zurück vor Diese Seite ausdrucken

Kalibrierung
siehe 900000
Artikel-Nr Ausführung:
Anwendungsbereich
mm
Bohrstangen-Ø
maximal mm
Messtiefe
mm
Preis in €/
netto
4069001 Serie SL
25-70
45
12

4069002 Serie SL
35-105
70
17,5

4069003 Serie SL
100-210
130
30

4069004 Serie SL
100-280
130
30

4069005 Serie SL
200-500
220
30


Ausführung SLA - auf Anfrage
vor
zurück

40-19 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023
4069 Serie SL Innen-Feinmessgeräte

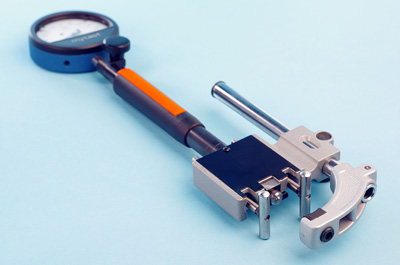

Innenfeinmessgerät Serie SL:
Befindet sich im Zentrum der zu messenden Bohrung ein
Hindernis, läßt sich
ein Standardmessgerät nicht verwenden.
Dies tritt z.B. beim Messen an der
Maschine mit eingefahrener
Bohrstange auf. Anwendungsbereich der
4 SL-Gerätegrößen
- 25 - 280 mm. Innerhalb des Geräteanwendungs
bereiches
sind die SL-Geräte mittels einer Säule zum Voreinstellen des
Gerätes
frei verstellbar. Die Messtiefe reicht von 12 mm beim
kleinsten Gerät bis zu
30 mm beim größten Gerät, d.h. sie ist
relativ gering, reicht jedoch in sehr vielen
Anwendungsfällen
vollkommen aus. Die Geräteeinstellung erfolgt mit Hilfe
eines
Einstellrings oder eines Meisterstücks.
Arbeitsweise:
Der feststehende Messschenkel a sitzt in der Bohrung auf,
während die beiden
beweglichen Zentrierfinger b und c das
Gerät bei jedem Durchmesser innerhalb
des Messbereiches
rasch und sicher zentrieren und der Messschenkel d das
Maß
auf die Messuhr überträgt.
Ausstattung:
Messgerät mit Säule zum Voreinstellen des Durchmessers mit
mm-Teilung,
im Holzkasten, ohne Messuhr.
Messuhren, Feinzeiger, elektr. Längenmesstaster siehe ab
Nr. 3000000 und 7030000
