Ausführung: Serie ST für Stehlager-Bohrungen, Nuten und Einstiche

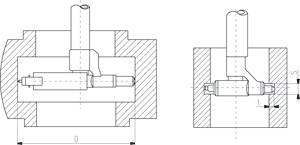

Der Serie ST wurde speziell für die Ermittlung von Bohrungsdurchmessern entwickelt, die nur über eine vorgelagerte, kleinere Bohrung erreicht werden können. Weiterhin lassen sich auch die Durchmesser von Nuten oder Hinterschneidungen bestimmen, die sich in Messtiefen bis zu 2000 mm (Option) befinden. Dies wird ermöglicht durch einen um 180° schwenkbaren Messbolzen, der während des Passierens der kleineren Bohrung „d“ angelegt ist und zum Messen des größeren Durchmessers „D“ um eine Kulisse ausgeschwenkt wird. Der Serie ST zeichnet sich durch einen beachtlichen Rückzugweg von bis zu 40% des Durchmessers „D“ aus. Anwendungsbereich der ST-Geräte 30 - 530 mm für den zu messenden Durchmesser „D“. Durch die Unterteilung des Anwendungsbereiches auf 7 Gerätegrößen ist eine sichere Zentrierung in der zu messenden Bohrung und somit eine hohe Messsicherheit gewährleistet. Der exakte Bohrungsdurchmesser wird durch Pendeln des Messgerätes ermittelt. Das Messprinzip basiert auf der Serie-Umlenkung, was eine hohe Präzision gewährleistet. Die Geräte-Einstellung erfolgt mit ausgeschwenktem Messbolzen, mit einem Einstellring oder dem Einstell-Gerät ESU mit speziellen Einstellbacken für die ST-Serie |
|
Technische Daten: Serie SR
|
| Anwendungsbereich: |
50 - 220 mm |
| Wiederholgenauigkeit: |
fw < 1,0 µm |
| Abweichungsspanne: |
fe < 2 µm |
| Umkehrspanne: |
fu < 2,5 µm |
|
| Anwendungsbereich: |
180 - 530 mm |
| Wiederholgenauigkeit: |
fw < 1,5 µm |
| Abweichungsspanne: |
fe < 3 µm |
| Umkehrspanne: |
fu < 3,5 µm |
|
 |
Messuhren, Feinzeiger, elektr. Längenmesstaster siehe ab
Nr. 3000000 und 7030000 |
|
Ausführungen mit Messtiefen: 200 mm, 400 mm 750 mm
auf Anfrage |
