Innenfeinmessgeräte, Messsative, Messtische zurück vor Diese Seite ausdrucken
Kalibrierung
siehe 900000
Artikel-Nr Ausführung
 Anwendungs-
bereich mm		 Messspanne
mm
 Gewindekugel-
Einsatz mm		 Gesammlänge
mm		 Messtiefe
mm		 Preis in €/
netto
4071001 Serie-KT 12 8 - 12 0,6 M 1,6 165 100
4071002 Serie-KT 22 12 - 22 0,6 M 1,6 168 102
4071003 Serie-KT 55 22 - 55 1,0 M 2,5 204 110
4071004 Serie-KT 250 55 - 250 1,5 M 4 290 177
4071005 Serie-KT 510 100 - 510 1,5 M 4 363 235
Artikel-Nr Ausführung
 Gewinde

 Preis in €/
netto
4071101 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 12 M1,6
4071102 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 22 (bis Kugel-Ø d max. 4 mm) M1,6
4071103 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 55 (bis Kugel-Ø d max. 7 mm) M2,5
4071104 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 55 ( Kugel-Ø d über 7 mm-10 mm) M2,5
4071105 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 250+510 (bis Kugel-Ø d max. 7 mm) M4
4071106 1 Satz Kugeleinsätze mit HM Kugeln nach Wahl* zu KT 250+510 (Kugel-Ø d über 7 mm-10 mm) M4
4071107 Reduziereinheit zur Verwendung von Kugeleinsätzen KT 55 in KT 250/510 M4/M2,5

Hartmetall-Präzisionskugeln mm
1,00
1,50
2,00
2,50
3,00
3,50
4,00
5,00
5,50
6,00
6,50
7,00
7,50
8,00
8,50
9,00
9,50
10,00
andere Ø mit Zwischenmaßen auf Anfrage
Präzisionskugeln in Keramik oder Rubin auf Anfrage
zurück vor
40-21 günter ballbach messzeuge GmbH & Co. KG 07453 / 9475-0 07453 / 9475-99 2023

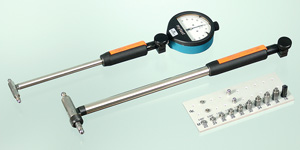

4071 Serie ST Innen-Feinmessgeräte
Der Serie KT wird zum Messen von Innenprofilen und - verzahnungen, Kerbverzahnungen und Keilnabenprofilen eingesetzt.
Die hohe Zuverlässigkeit und Genauigkeit wird durch die Serie Segmetumlenkung garantiert. Durch austauschbare KT Meßeinsätze kann ein großer Anwendungsbereich abgedeckt werden. Die mit Hartmetallkugeln bestückten Kugeleinsätze werden in den Tastbolzen und die austauschbaren Meßeinsätze eingeschraubt. Die hierfür verwendeten HM-Kugeln gibt es bereits ab 0,5 mm Durchmesser; sie sind um 0,001 mm abgestuft und haben eine Durchmessertoleranz von < 2 µm. Auf Wunsch kann ein Kalibrierschein für die KT-Kugeleinsätze erstellt werden. Beim Pendelvorgang zentriert sich das Messgerät automatisch, da die Kugeln im zu messenden Profil prismenartigen geführt werden. Zur Einstellung dieses Vergleichsmeßgerätes dienen Meisterstücke.
Technische Daten: Serie KT
Anwendungsbereich: 8 - 510 mm
Wiederholgenauigkeit: fw < 0,5 µm
Abweichungsspanne: fe < 2 µm
Umkehrspanne: fu < 2,5 µm
Lieferumfang : Serie KT
Gerätehalter mit Tastbolzen und austauschbaren Messeinsätzen, Tastbolzen und Messeinsätze mit Innengewinde zum Einschrauben der Kugeleinsätze; im Holzkasten, ohne Kugeleinsätze
Messuhren, Feinzeiger, elektr. Längenmesstaster siehe ab
Nr. 3000000 und 7030000
